Separator powietrza działa skutecznie tylko wtedy, gdy trafi we właściwe miejsce instalacji. Liczy się nie tylko sam model, ale też temperatura wody, strona pompy obiegowej, kierunek przepływu i dostęp do serwisu. Poniżej pokazuję, gdzie go montuję w praktyce, kiedy warto zrobić wyjątek i jakie błędy najczęściej odbierają całemu rozwiązaniu sens.
Najkrótsza odpowiedź jest prosta: w ogrzewaniu separator montuje się na zasilaniu, tuż za źródłem ciepła
- Najlepsza strefa pracy to miejsce, w którym woda ma najwyższą temperaturę i możliwie niskie ciśnienie.
- W instalacji grzewczej separator zwykle pracuje na zasilaniu, często po stronie ssawnej pompy obiegowej.
- W wielu modelach korpus powinien stać pionowo i być ustawiony zgodnie ze strzałką przepływu.
- Przed i za urządzeniem dobrze przewidzieć zawory odcinające, żeby dało się je serwisować bez spuszczania wody.
- Separator nie zastępuje odpowietrzników ani poprawnego napełnienia instalacji.
- W układach chłodniczych miejsce montażu jest inne niż w ogrzewaniu i zwykle wypada na powrocie.
Dlaczego miejsce montażu ma tak duże znaczenie
W instalacji wodnej powietrze nie zachowuje się wszędzie tak samo. Im wyższa temperatura wody, tym łatwiej uwalniają się mikropęcherzyki, a im niższe ciśnienie w danym punkcie, tym łatwiej je wyłapać. Dlatego separator działa najlepiej nie tam, gdzie „jest wolne miejsce”, tylko tam, gdzie fizyka układu mu sprzyja.
To ma bardzo konkretne skutki. Powietrze w obiegu obniża wymianę ciepła, powoduje szumy, przyspiesza korozję i może prowadzić do kawitacji, czyli miejscowego zapadania się pęcherzyków przy pompie. W praktycznych materiałach Caleffi i IMI ta sama zasada wraca konsekwentnie: separator najlepiej pracuje na zasilaniu, możliwie blisko źródła ciepła.
Dlatego pytanie nie brzmi tylko, jaki separator wybrać, ale przede wszystkim: w jakiej części układu będzie miał realną szansę usuwać mikropęcherzyki przez cały sezon grzewczy. To prowadzi wprost do najważniejszego punktu montażu.

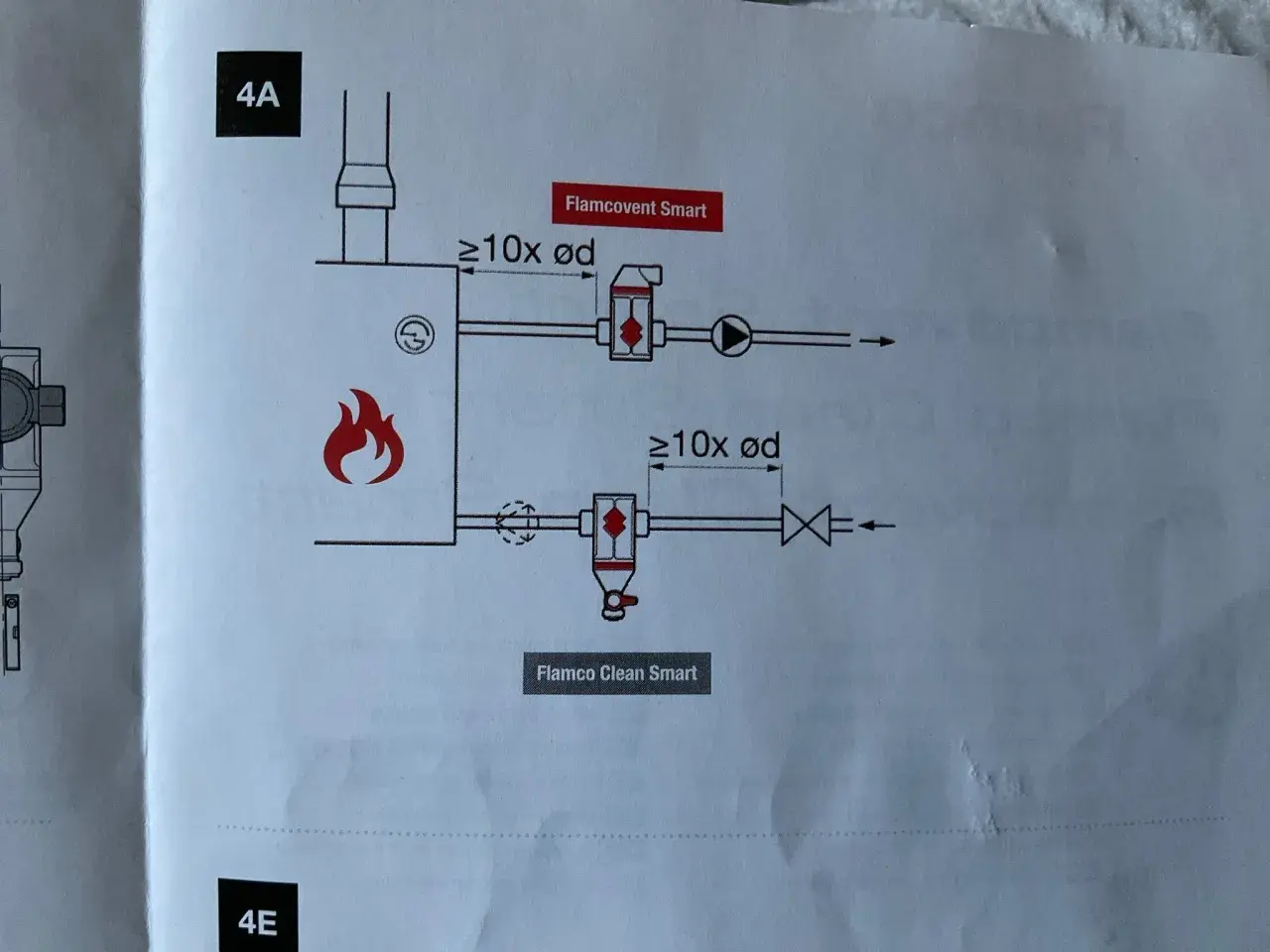

Najlepsze miejsce w ogrzewaniu to zwykle zasilanie za źródłem ciepła

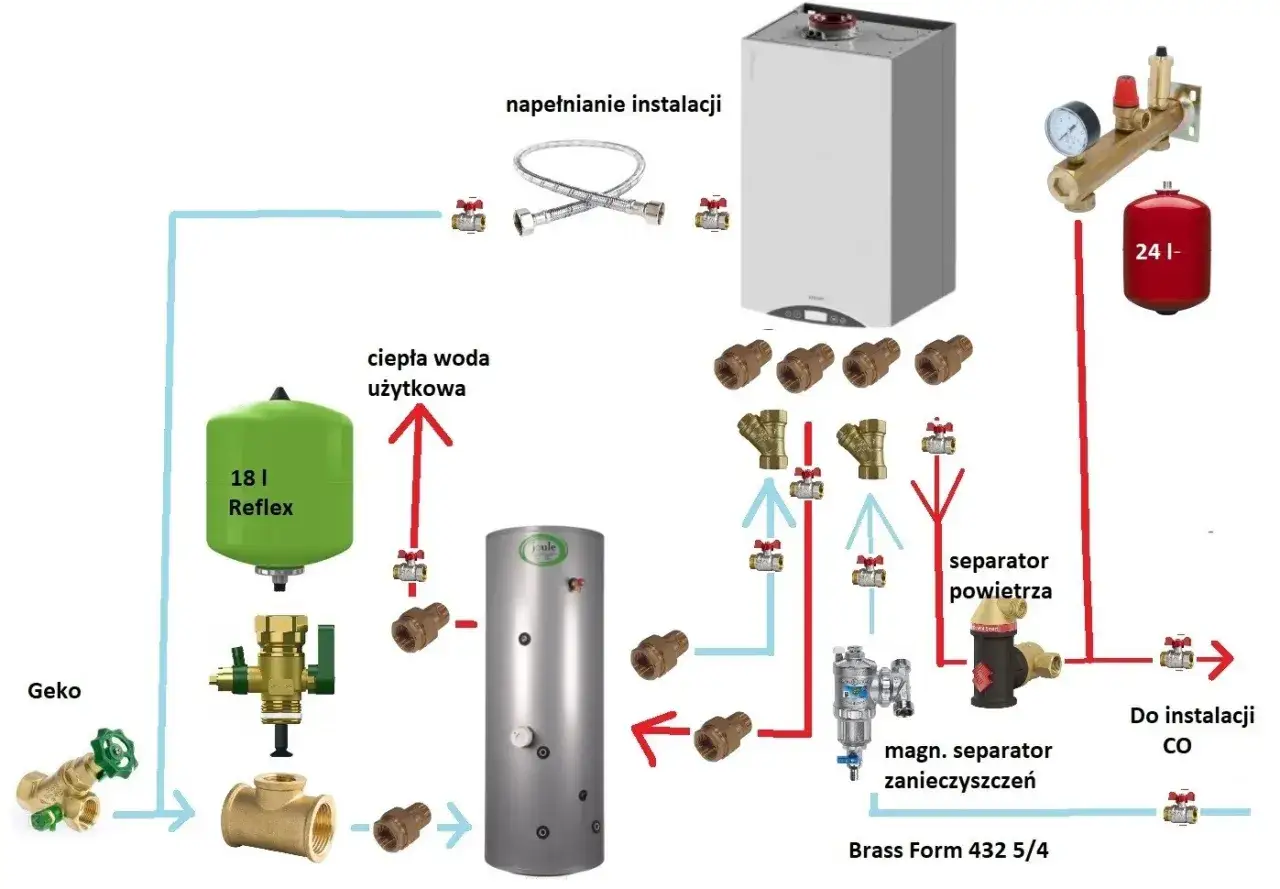

W typowej instalacji CO separator montuję na przewodzie zasilającym, zaraz za kotłem, pompą ciepła albo innym źródłem ciepła. To najczęściej punkt, w którym woda ma najwyższą temperaturę, a separator pracuje najwydajniej. Właśnie tam powstaje najwięcej mikropęcherzyków, które później krążą po całym układzie.
Drugim ważnym kryterium jest strona ssawna pompy obiegowej. W wielu układach właśnie tam separator ma najlepsze warunki pracy, bo przepływ jest stabilny, a ciśnienie nie jest jeszcze „nabite” przez pompę. W praktyce oznacza to, że urządzenie nie powinno być montowane przypadkowo po stronie tłocznej tylko dlatego, że akurat bliżej jest miejsce w szafce.
Jeśli instalacja jest mała i ciasna, jak przy kotle wiszącym, montaż w pionowym odcinku zasilania bywa po prostu najwygodniejszy. Ważne, żeby korpus pracował zgodnie z instrukcją producenta i żeby przepływ nie był zdławiony przez niepotrzebne kolana czy redukcje tuż przed urządzeniem. To właśnie w takich detalach najczęściej uciekają efekty.
W skrócie: w ogrzewaniu szukam miejsca gorącego, z pełnym przepływem i po stronie, która wspiera zbieranie mikropęcherzyków, a nie je wypycha. Tę logikę najłatwiej zastosować wtedy, gdy spojrzy się na konkretny typ instalacji.
Jak dopasować montaż do konkretnego układu
Nie każda instalacja wygląda tak samo, więc jedno uniwersalne miejsce montażu nie istnieje. Poniżej zestawiam najczęstsze układy i to, gdzie separator zwykle sprawdza się najlepiej.
| Typ instalacji | Gdzie montuję separator | Dlaczego właśnie tam | Na co zwracam uwagę |
|---|---|---|---|
| Kocioł wiszący | Na zasilaniu, bezpośrednio za kotłem | Najwyższa temperatura i zwykle dobry, prosty dostęp serwisowy | Sprawdza się szczególnie przy kompaktowych układach z małą kotłownią |
| Pompa ciepła | Na wyjściu z obiegu grzewczego, w strefie najwyższej temperatury | Separator pracuje wtedy przy warunkach, w których mikropęcherzyki najłatwiej się odgazowują | Trzymam się schematu producenta, zwłaszcza przy module hydraulicznym i buforze |
| Ogrzewanie podłogowe | Na głównym zasilaniu przed rozdzielaczem | Jeden dobrze dobrany separator obsługuje cały obieg zamiast wielu pętli osobno | W podłogówce warto równolegle przewidzieć odpowietrzenie przy rozdzielaczu |
| Układ z buforem | Na odcinku między źródłem ciepła a częścią rozdzielającą obieg | Separator pracuje w miejscu, w którym przepływ jest najstabilniejszy | Nie chowam go w martwym odcinku za sprzęgłem lub obejściem |
| Instalacja chłodnicza | Na powrocie przed agregatem chłodniczym | W chłodzeniu najlepszym punktem jest zwykle wyższa temperatura na powrocie | To wyjątek od reguły stosowanej w ogrzewaniu |
Ta tabela dobrze pokazuje jedną rzecz: separator nie działa „gdzieś na rurze”, tylko w konkretnym miejscu układu. Jeśli ten punkt jest dobrze wybrany, urządzenie pracuje długo i bezobsługowo. Jeśli nie, nawet dobry model będzie tylko częściowo skuteczny.
Jakich błędów unikać przy montażu
Najwięcej problemów widzę nie w samym urządzeniu, tylko w sposobie jego wpięcia. Część błędów daje natychmiastowy spadek skuteczności, a część ujawnia się dopiero po kilku tygodniach, gdy instalacja znowu zaczyna szumieć.
- Montaż na zimnym powrocie w ogrzewaniu tylko dlatego, że tam jest więcej miejsca. Separator wtedy zwykle pracuje gorzej.
- Ignorowanie strzałki przepływu na korpusie. W wielu modelach kierunek ma znaczenie i nie warto z tym dyskutować.
- Zły montaż pozycyjny, zwłaszcza gdy producent wymaga ustawienia pionowego, a urządzenie trafia „na siłę” w poziom.
- Brak zaworów odcinających przed i za separatorem, co później utrudnia przegląd i czyszczenie.
- Wpinanie w odcinek z niestabilnym przepływem, za kolanami, zwężkami lub w bocznej odnodze, gdzie woda prawie nie pracuje.
- Mylenie separatora z odpowietrznikiem. Separator usuwa mikropęcherzyki w ruchu, a odpowietrznik odprowadza wolne powietrze, najczęściej przy napełnianiu.
W praktyce najbardziej kosztowny błąd jest prosty: zrobienie montażu „żeby było gdzie” zamiast „żeby działało”. Ogrzewanie wybacza sporo, ale nie wybacza złej hydrauliki. I właśnie dlatego czasem sam separator nie rozwiązuje problemu do końca.
Kiedy sam separator nie wystarczy
Jeśli instalacja stale się zapowietrza, nie zakładałbym od razu, że winny jest wyłącznie brak separatora. Często problem ma źródło głębiej: nieszczelność na połączeniach, źle dobrane ciśnienie napełnienia, otwarte źródło zasysania powietrza albo stara instalacja z dużą ilością osadów.
W takich układach separator powietrza jest ważny, ale bywa tylko jednym z elementów układanki. Gdy w wodzie krąży dużo zanieczyszczeń i magnetytu, lepiej sprawdza się także separator zanieczyszczeń albo zestaw łączony. Magnetyt, czyli drobny czarny osad z korozji stali, potrafi bardzo szybko pogorszyć pracę pomp i zaworów.
Jeśli instalacja ma tendencję do ciągłego zasysania powietrza, warto też rozważyć odgazowywacz próżniowy. To urządzenie usuwa nie tylko pęcherzyki, ale również część powietrza rozpuszczonego w wodzie, więc bywa skuteczniejsze w trudnych, rozległych układach. Separator i odgazowywacz nie są więc konkurencją, tylko dwoma różnymi narzędziami do różnych problemów.
Najkrócej: jeśli instalacja jest źle napełniana, nieszczelna albo mocno zabrudzona, sam separator nie zrobi całej pracy za hydraulika. Wtedy potrzebny jest szerszy przegląd układu, a nie tylko dołożenie jednego elementu.
Zanim uruchomisz instalację, sprawdź te detale
Przed pierwszym uruchomieniem robię zawsze krótki przegląd rzeczy, które nie wyglądają spektakularnie, ale decydują o skuteczności całego montażu. To właśnie tu najłatwiej wyłapać błąd zanim zacznie hałasować cała kotłownia.
- czy korpus jest ustawiony zgodnie z instrukcją producenta,
- czy strzałka przepływu wskazuje właściwy kierunek,
- czy separator pracuje w strefie zasilania, a nie w przypadkowym odcinku powrotnym,
- czy przed i za urządzeniem są zawory odcinające,
- czy w pobliżu jest miejsce na obsługę odpowietrznika i ewentualny demontaż,
- czy nie ma tuż przed nim zbędnych kolan, redukcji albo odcinka, który dławi przepływ.
Jeśli miałbym zostawić jedną praktyczną zasadę, byłaby bardzo prosta: w ogrzewaniu montuję separator na zasilaniu, tuż za źródłem ciepła, najlepiej w miejscu, w którym pracuje przy pełnym przepływie i zgodnie z układem pompy. Gdy instalacja jest nietypowa, najpierw patrzę na temperaturę, kierunek przepływu i dostęp serwisowy, bo to właśnie te trzy rzeczy najczęściej decydują o tym, czy separator naprawdę odciąży całą instalację.
